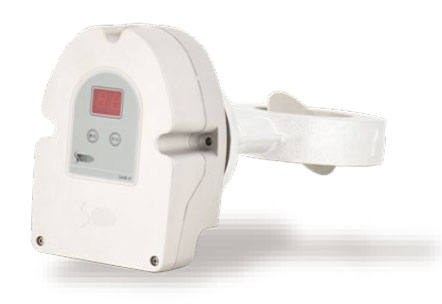

執行器 SAM 4P
產品描述
參數
特點
? SAM 4P 系列執行器使用智能主控芯片、高細分步進電機驅動，可靠精確地控制閥門在0~90°范圍轉動，最大扭矩 3Nm；

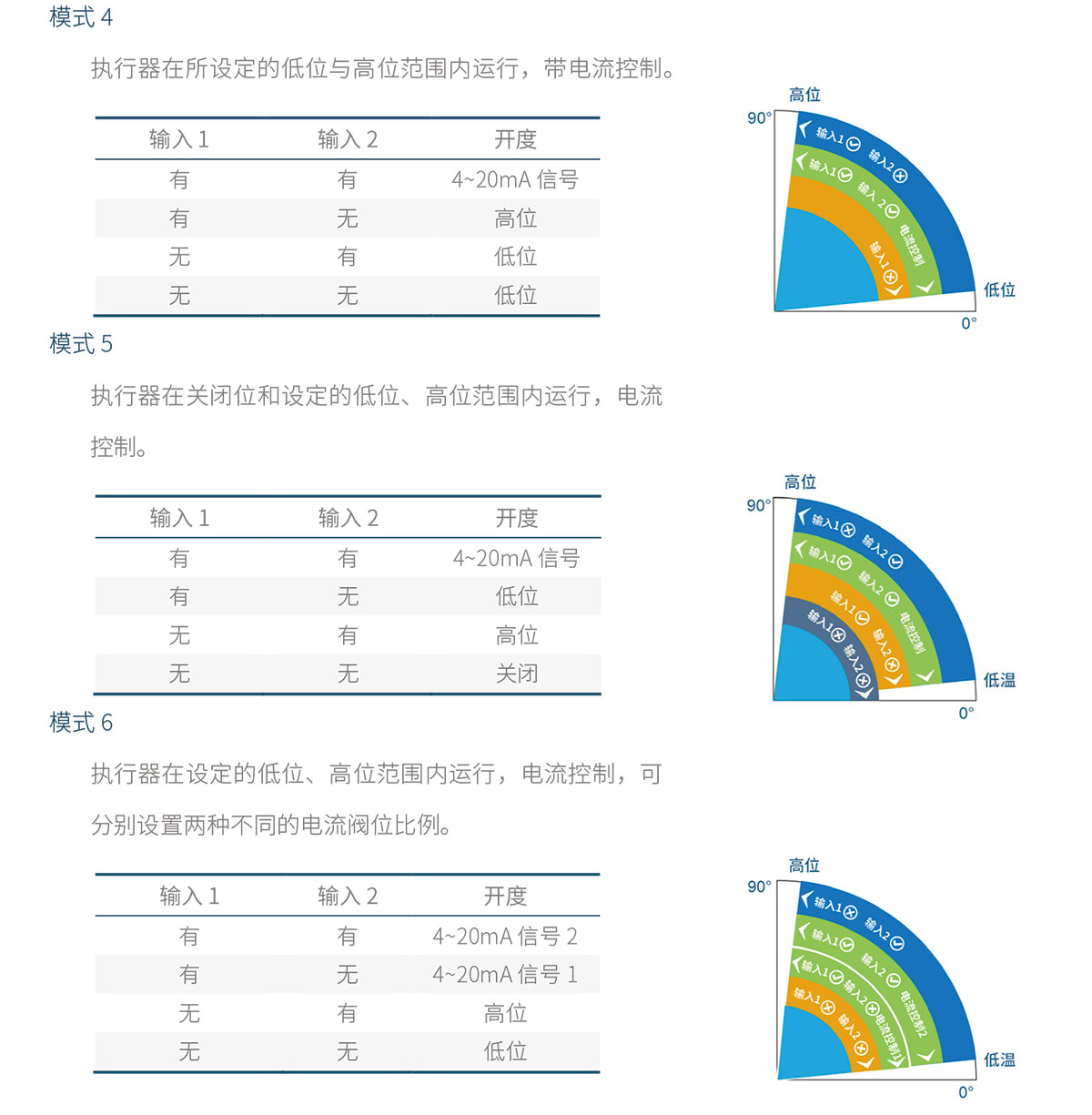

? 執行器共有 6 個模式分別適用于邏輯控制與邏輯電流混合控制，滿足多種類型的控制需求；
? 閥門開度關閉位、低位、中位、高溫可根據需求設定，轉速在 4~60s 可調，；
? SAM 4PA 型帶有高精度 4~20mA 電流反饋信號，可實時跟蹤閥門開啟閥位。
應用
智能型電動執行器 SAM 4P 用于直接驅動空氣調節蝶閥SKA/HTB/SKR，燃?xì)獾y SKG 或自動線性調節閥 AKV 等調節閥門，實現對燒嘴助燃空氣、燃?xì)饬髁康目刂啤?/div>

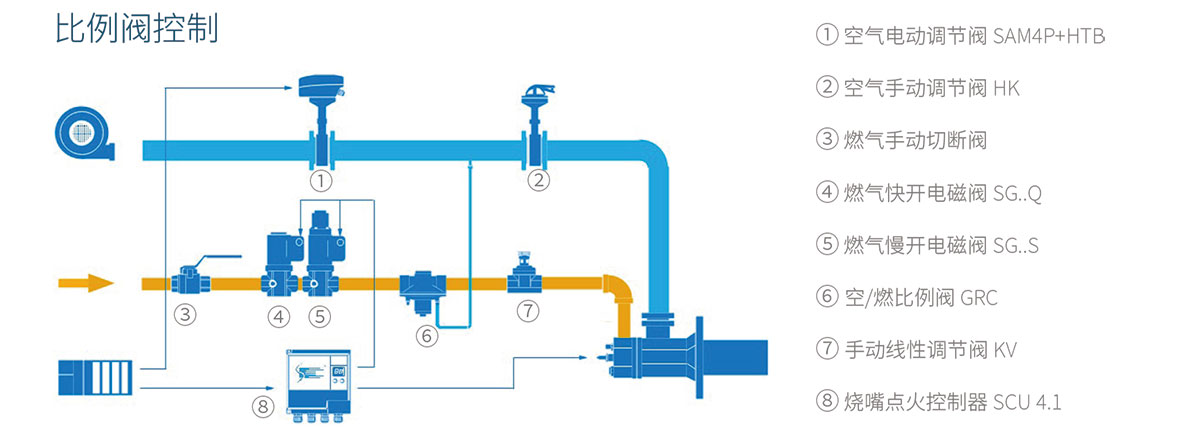

? 在連續比例的燃燒控制系統中，執行器 SAM 4P 用于帶動空氣調節蝶閥，調節助燃空氣流量，從而帶動比例閥調節燃?xì)饬髁?，?shí)現對燒嘴功率燒嘴功率的自動調節。
安裝位置
? 在連續比例的燃燒控制系統中，執行器 SAM 4P 用于帶動空氣調節蝶閥，調節助燃空氣流量，從而帶動比例閥調節燃?xì)饬髁?，?shí)現對燒嘴功率燒嘴功率的自動調節。 ? 在大/小火脈沖控制系統中，尤其是在帶有超溫關斷的大/ 小/關火脈沖控制系統中，執行器可接收指令返回關閉位，大幅減少進入爐膛助燃空氣量，降低能耗。
? 燒嘴前燃?xì)夤苈凡捎秒妱?dòng)線性調節閥，配合流量計，實現對燃?xì)饬髁康木_控制。
? 也可用于雙交叉限幅流量控制系統中,作為分區燃?xì)夂涂諝庵鞴艿淖詣?dòng)調節閥。
技術參數
? 電源電壓： 220VAC，±10%，50 Hz 功耗： 9W；
? 邏輯輸入：220AC，±10%，50 Hz 電流： 5mA；
? 電流輸入：4-20mA 內部阻抗：500Ω；
? 繼電器輸出：干接點信號，觸點容量 220VAC， 2A；
? 電流反饋：4-20mA 精度 1% 。
安裝

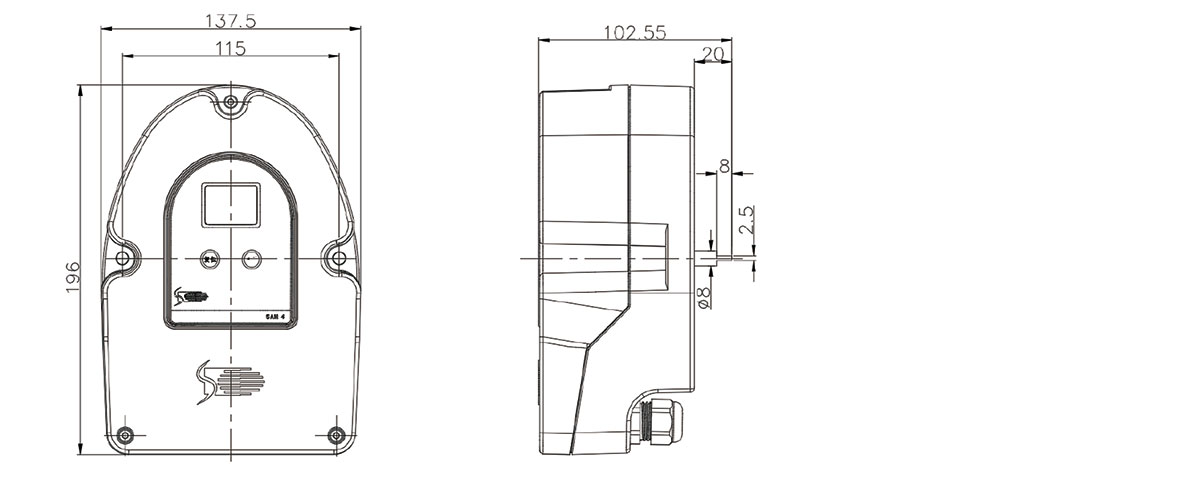

外形尺寸

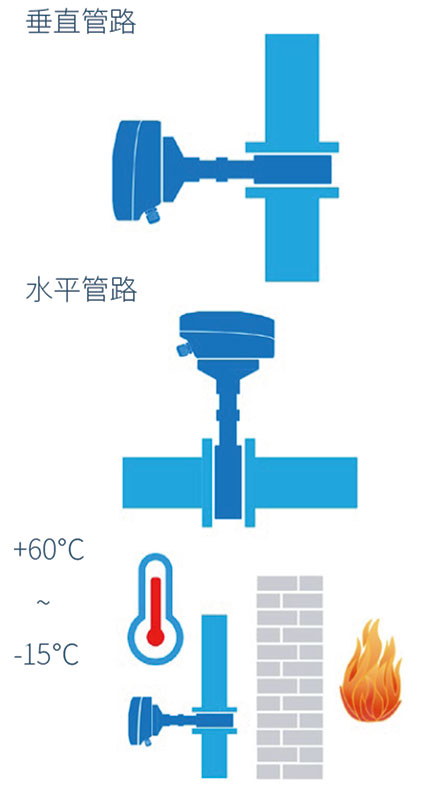

安裝位置 ? 一般與蝶閥 HTB\SKA\SKG，線性調節閥 AKV 裝配為一體，安裝于管路上；
? 執行器面朝外或者朝上安裝，預留位置便于操作，和開啟端蓋接線；
? 防護等級 IP54;
? 環境溫度：-15~60 ℃

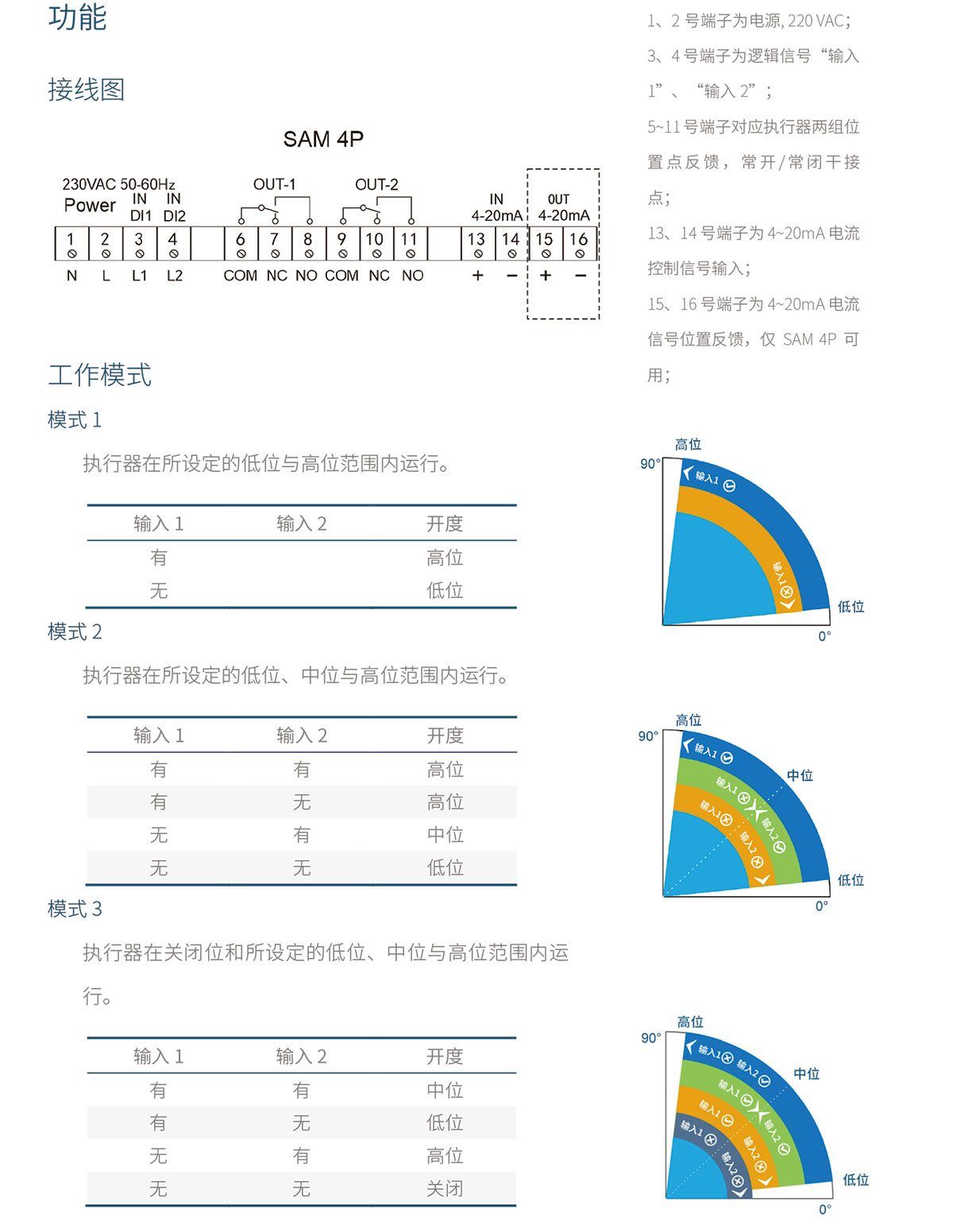

接線
? 信號和控制線：最大 2.5mm²/AWG 14
使用
